创意法教育课题申报学案：2011八年级物理下册

第二节探究串、并联电路电压的规律

第一课时

我的学习目标：

1、探究串联电路电压的规律

实验设计：分别画出测量L₁、L₂两端电压以及总电压的电路图。

2、串联电路中电压的规律是：U=。

我的学习过程

一、生活引入

1、每课一诵（5分）

下图中电压表的读数是。

2、串联电路中电压有怎样的规律？（5分)

二、基本功训练

1、知识点学习

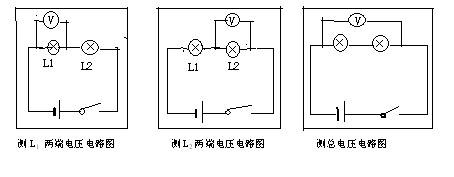

（1）为上图的串联电路设计实验方案，在下列方框中分别画出测量L₁、L₂两端电压以及总电压的电路图.（每图5分，共15分）

测L₁两端电压电路图测L₂两端电压电路图测总电压电路图

（2）串联电路中电压的规律是：U=。(6分)

2、知识点演练

在某电路中，总电压等于两只灯泡的电压之和，由此可知，两灯泡的连接方式是。（6分）

三、题型训练

1、选择题(6分)

在下图所示的电路中，闭合开关后，电压表的示数将（）

A.不变B.增大C.减小D.无法确定

2、填空题(12分)

如下图所示的电路中，闭合开关，电压表V₁的示数为7V，电压表V₂的示数为2.6V，则灯L₁两端的电压为V，灯L₂两端的电压为V．

四、学以致用

1、举一反三(6分)

如下图所示的电路中，当开关闭合时，电压表示数为2V，电源电压为4.5V，则下列说法中正确的是（）

A.L₁两端的电压为2.5VB.L₂两端的电压为2.5V

C. L₂两端的电压为4.5VD. L₁两端的电压为2V

2、我要解决生活中实际问题。(3+6=9分)

日常生活中手电筒中的电池的连接方式是，这是因为。

3、每课一测(30分)

如下图所示，电压表V₁测两端的电压，电压表V₂测两端的电压，电压表V₃测两端的电压。电压表V₁、V₂、V₃的读数分别用U₁、U₂、U₃表示：

（1）当U₁=2V，U₂=1V时，U₃=V；

（2）当U₃=5.4V，U₂=0.8V时，U₁=V.

附:答案和解析

一、1、 0.6V

2、（任由学生猜想。学生的回答是否正确要通过实验来验证，由此引出本课内容）

二、1、（1）

（2）U₁+U₂

2、串联

三、1、 D

（设电源的电压为U，灯泡L₁、L_2、的电压分别为U₁、U₂。电压表并联在L₁的两端，可见，电压表的示数就是灯泡L₁的电压U₁。开关闭合前，L₁与L₂串联，由串联电路电压规律可知U₁=U-U₂；开关闭合后，L₂被短路，电源电压U全部加在L₁两端，即U₁=U。比较前后两个U₁的表达式可知：U-U₂＜U，所以电压表示数变大。）

2、2.6V4.4V

（电压表V₁并联在电源的两端，它的读数是总电压U=7V，电压表V₂并联在L₁的两端，它的读数是L₁的电压U₁=2.6V。L₁与L₂串联，由串联电路电压规律可知：U₂=U-U₁=7-2.6=4.4V）

四、1、A

（电压表并联在L₂两端，可见L₂的电压U₂=2V，又已知总电压U=4.5V，L₁与L₂串联，由串联电路电压规律可得L₁两端的电压为U₁=U-U₁=4.5-2=2.5V。）

2、串联串联电池组的总电压等于各个电池的电压之和。
